Сварочный выпрямитель: виды, схемы, где купить, принцип действия — Asutpp

Опубликовано: 06.09.2018

Для преобразования переменного тока в локальной электрической сети в постоянный сварочный ток используется сварочный выпрямитель. Рассмотрим конструкцию прибора, принцип действия, основные характеристики, и какая документация должна выдаваться при покупке.

Принцип действия и устройство

Выпрямитель сварочный имеет следующие составляющие:

силовой трансформатор; выпрямляющий блок; защитный блок; пускорегулирующая аппаратура; измерительный механизм.

Любой силовой трансформатор нуждается в преобразовании переменного тока в постоянный. В системах с одним постом используется трехфазный выпрямитель сварочный, потому что однофазный (бытовой) аппарат способствует появлению колебаний выходного напряжения, что существенно снижает эффективность работы трансформатора.

Выпрямляющий блок или регулятор напряжения необходим для того, чтобы сформировать жесткую либо падающую внешнюю характеристику, которую сам себе обеспечить генератор не может. Благодаря этому фактору можно установить режим сварки и необходимое значение напряжения.

Любой выпрямитель сварочный вд оснащен специальным выпрямляющим блоком, для сбора которого используется трехмостовая схема двухполупериодного выпрямления. Благодаря такой конструкции обеспечивается высокая технологичность и эффективность работы трансформатора, а также плавная загрузка напряжения локальной электрической сети. Полупроводниками служат вентили из кремния или селена. Представлен моделями ВДГ 303, 406.

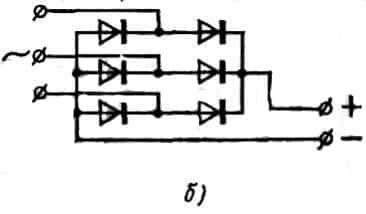

Схема: выпрямитель однофазный мостовой Схема: выпрямитель трехфазный мостовой

Виды выпрямителей

Существует несколько видов выпрямителей:

сварочный тиристорный выпрямитель вд 313 сэ, вд 306; инверторный выпрямитель силовой (сварочный); дроссельный; транзисторный (универсал).

В чем разница таких аппаратов?

Тиристорные источники питания подходят для различных видов электродов при дуговой сварке и могут быть использоваться для сварочных работ на прутках.

Преимущества:

Более высокая эффективность по сравнению с обычными выпрямителями. Отличные характеристики дуги, искра намного меньше. Одиночный ряд текущего контроля Легко реализуется функция дистанционного контроля Хорошие показатели прочности от колебания напряжения Подходит для использования вне помещения. Это сварочный многопостовой выпрямитель – вдм – 1201, 2х313, вдм-1202 с, 1001, сэлма (selma), ВС ма, 6303 с.

Дроссельный выпрямитель предназначен для сварки в самых тяжелых условиях эксплуатации (карьеры, шахты, трубопроводы и т.д.). Он обеспечивает сварку-полуавтомат и наплавки на токи до 650А. По полуавтоматической сварке рабочее напряжение регулируется ступенчато. Сварочный однопостовой выпрямитель представлен ВДУ 505, 504, вду 506, ДУГА проф и ДУГА индустриал.

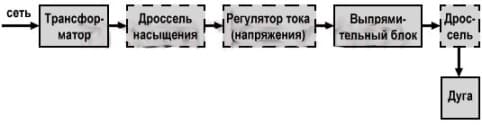

Схема: Дроссельный выпрямитель

Система питания сварочной дуги помимо основного дросселя имеет встроенный в параметрическом отделе еще один, что позволяет значительно улучшить качество сварного шва, в связи со стабилизацией сварки. Как правило, помимо основной обмотки мощности, еще используется вспомогательная, которая служит для регулирования индуктивности дросселя и, тем самым, контролирует пик-точку при замыкании или скачках напряжения.

Инверторный выпрямитель применяется для преобразования входящего переменного тока в постоянный, представлен моделями esab, man, . Этот ток включается и выключается очень быстро, чем создает импульсные, высокие частоты постоянного тока. Типичные частоты в диапазоне от 10000 до 20000 Гц, но возможны данные до 100000 Гц. Инвертор, как и весь выпрямитель сварочный, нуждается в поверке каждые полгода. Сварочный инверторный выпрямитель представлен моделями электрон 125, вс 600, 318м1, arc, neon (накс), форсаж, power, патон, терминатор и анод (СССР).

Видео экономичной работы сварочного выпрямителя

Транзисторные источники сварочной энергии были разработаны для точного контроля параметров сварки. Скорость работы и реакции транзисторов очень высока, следовательно, такие источники энергии можно регулировать, чтобы получить любое желаемое показание вольт-амперной характеристики между постоянным током и напряжением постоянного типа. Кроме того, можно программировать систему управления, с целью задать переменную тока и напряжения во время фактической операции сварки. Эти технические особенности делают универсальный сварочный транзисторный выпрямитель особенно привлекательным для сварки труб, вентиляционных проходов и шахт. Сварка может проводиться электродами всву.

Практически каждый мастер имеет в наличии бензиновые сварочные выпрямители (Эсва, лорис). Это достаточно удобные портативные устройства, при помощи которых удобно проводить работы на выезде или открытом воздухе. Очень хорошие отзывы про выпрямитель сварочный fubag, причем его характеристика говорит о том, что устройство подходит и для эксплуатации в локальной сети питания. Кроме того, данные аппараты часто комплектуют портативным зарядным устройством.

Если распределять выпрямители по области применения, то получим такую таблицу:

Область применения	Название выпрямителя
Для наплавки металла под флюсовым слоем	вду
Для одновременного питания нескольких сварочных постов	вксм
Применяется для питания сварочного аппарата при работе с конструкционными и легированными сталями. Широко используется в коммунальном хозяйстве, быту, небольших мастерских и цехах.	вдмш
В холодных двигателях автомобилей часто применяется дуговой  частотный универсальный аппарат	ВДУЧ и ВДЧ

Как сделать выпрямитель?

При наличии минимальных технических знаний, сделать своими руками сварочный выпрямитель не составит особого труда. Предварительно подбираем готовый трансформатор с понижающим действием нужного диапазона. Чаще всего это сделать очень сложно, и приходится самому наматывать его. Подробная инструкция по сбору выпрямителя.

Схема сварочного выпрямителя

Предлагаем выполнить самый простой самодельный сварочный диодный выпрямитель. Собирать его необходимо по мостиковой схеме, монтировать на радиатор, чтобы аппарат все время охлаждался. Дело в том, что мощные диодные лампы (тип ВД). Чтобы обеспечить падающую или жесткую характеристику, необходимо в цепь включить специальный дроссель. Далее крепится реостат, чтобы обеспечить плавную регулировку работы выпрямителя.

Электросхема реостата достаточно простая, его можно намотать на сердечник и своими руками, понадобится только простая медная или алюминиевая проволока. Но перед работой нужно просчитать необходимое сопротивление: в зависимости от диаметров витков зависит регулировка напряжения.

Для облегчения задачи обязательно пригодится не только подробное руководство к действию, но и принципиальная электрическая схема.

Как выбрать выпрямитель?

Очень важно обращать внимание на завод-производитель и описание товара. Перед тем, как купить сварочный выпрямитель, нужно проверить его паспорт, сертификат, тип (указан на задней панели, серебристый металлический лист), и особенно важна цена.

В среднем, стоимость данного электрического прибора колеблется от 1 000 долларов до нескольких десятков, в зависимости от номинального напряжения и предназначения. Но зато в большинстве случаев обеспечена доставка бесплатно и установка агрегата.

Самыми популярными сейчас фирмами, которые производят сварочные выпрямители, являются: Origo, Blueweld, Brima, Tig, Caddy, Lhf, Pico, Lincoln (производство США), Foxweld, Zx, Mig, Kind, Linkor, Weld, Aristo, Prestige, Invertec.

Купить дешево сварочный выпрямитель можно с заводов-производителей как в России, так и в Украине – Москва, Челябинск, Уфа, Самаре.
