Как отремонтировать инверторный сварочный аппарат

Опубликовано: 06.09.2018

видео Как отремонтировать инверторный сварочный аппарат

РЕМОНТ СВАРОЧНОГО ИНВЕРТОРА своими руками. КАК ОТРЕМОНТИРОВАТЬ СВАРОЧНЫЙ АППАРАТ. ♦DIY CAM♦

Содержание статьи


Обучающее видео по ремонту сварочных инверторов. Выпуск 1

Хотя сварочный аппарат и является достаточно сложным устройством, зачастую его ремонт вполне может быть выполнен своими руками. Если вы достаточно хорошо знакомы с конструктивными особенностями подобных агрегатов и понимаете принцип его работы, то вам вполне по силам оптимизировать те затраты, которые обычно обусловлены профессиональным сервисным обслуживанием.


Ремонт сварочного инвертора своими руками.

Особенности, характерные для технического обслуживания сварочных инверторов и их ремонта

Ремонт инверторных сварочных аппаратов обладает рядом особенностей, что обусловлено сложностью конструкции этих агрегатов. Наличие в них электронных узлов и элементов требует от людей, взявшихся за их обслуживание и ремонт, наличия определенных специальных знаний в данной области. Кроме того, ремонтируя сварочный инвертор, нужно уметь достаточно свободно пользоваться такими измерительными приборами, как вольтметр, осциллограф, цифровой мультиметр и др.

Ремонтируя сварочный аппарат данного типа, прежде всего, выполняют комплекс проверочных мероприятий, позволяющих установить истинное состояние составляющих его электронных элементов, к которым относятся, в частности, транзисторы, диоды, стабилитроны. Кроме того, проверке подвергаются и такие важные узлы, как трансформаторы и дроссели. Конструктивная особенность инверторов состоит в том, что в ходе их ремонта бывает очень сложно выявить те компоненты, которые стали  причиной неисправности всего агрегата.

Зачастую приходится последовательно подвергать проверке каждую из деталей. Успешное решение подобной задачи под силу лишь тем, кто умеет правильно использовать  измерительные приборы и неплохо разбирается в схемах электронных приборов. Если подобные навыки отсутствуют, то попытка ремонта сварочного инвертора своими руками вполне может стать причиной других, более серьезных поломок.

Если вы реально оценили свои силы и понимаете, что вполне можете взяться за устранение возникшей неисправности, предварительно следует детально ознакомиться с инструкцией конкретного агрегата, а также с изложенными в ней характерными неисправностями и методами их устранения.

Познакомиться с последовательностью действий, выполняемых в ходе ремонта, а также с логикой самого ремонта вам поможет следующее подобранное нами видео.

Инверторный сварочный аппарат: логика и последовательность выполнения ремонта

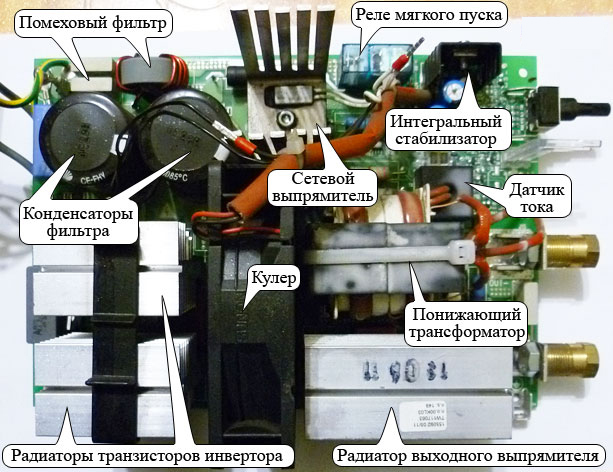

Если произведенное тестирование агрегата показывает, что причину неисправности инвертора следует искать в его внутренней схеме, необходимо вскрыть корпус агрегата и произвести осмотр его электронной начинки. Следует помнить, что причина неисправности может состоять не только в выходе из строя отдельных деталей, но и в некачественно выполненной пайке или в плохом подсоединении каких-либо проводов.

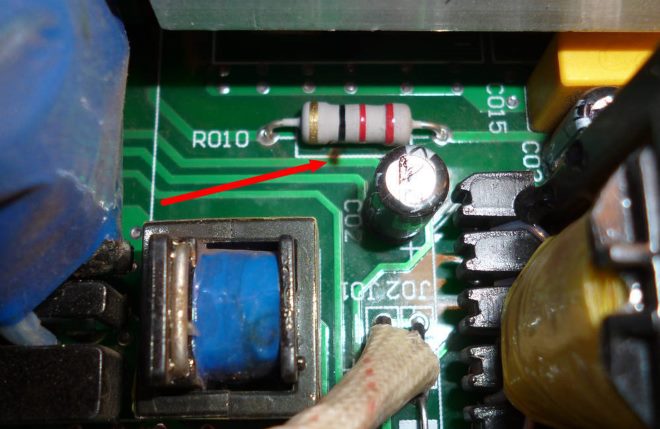

Визуальный осмотр внутренних электронных схем инвертора может позволить обнаружить неисправные детали. Неисправность может проявляться в их потемнении, наличии трещин, вздутии корпуса или в подгорании контактов.

В ходе ремонта подобные детали следует выпаять и заменить их на аналогичные. В тех случаях, когда маркировка на замененных изделиях не читается, для подбора аналогов следует воспользоваться специальными таблицами. Произведя замену неисправных деталей, отремонтированные платы следует протестировать с помощью тестера. Тестирование производится и в тех случаях, когда в результате визуального осмотра не удалось выявить элементов, подлежащих ремонту или замене.

Если вы хотите побольше узнать о методике выполнения сварочных работ, познакомьтесь с нашей статьей , которую мы опубликовали немного ранее.

Последовательность ремонта

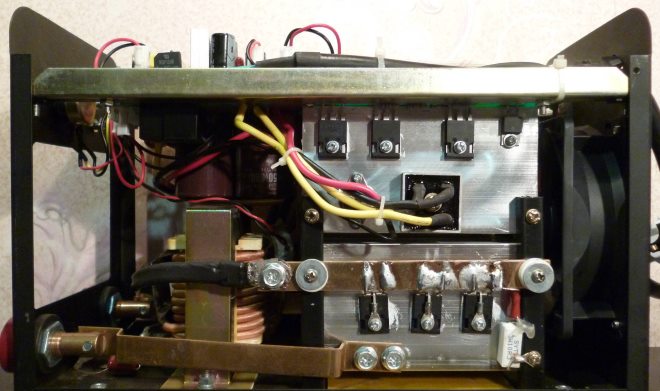

Визуальная проверка электронных схем при ремонте сварочного аппарата и их тестирование начинаются, как правило, с транзистором силового блока, поскольку именно этот элемент относится к наиболее уязвимым. В случае исправности транзисторов следует обратить особое внимание на их драйвер – контур, обеспечивающий их раскачку.

После этого проверке поочередно подвергаются все другие блоки агрегата. Для этого также необходимо пользоваться тестером. Поверхность всех печатных плат обязательно подвергается тщательному осмотру, который позволяет выявить подгоревшие участки и обрывы. В случае обнаружения подобных дефектов их необходимо тщательно зачистить и напаять в эти места перемычки.

При обнаружении в инверторе перегоревших или оборванных проводов в ходе ремонта их следует заменять аналогичными по сечению.

Несмотря на высокую надежность выпрямительных мостов, их также обязательно прозванивают с помощью тестера.

Наиболее сложным элементом инвертора по праву считают плату управления ключами, исправность которой определяет работоспособность агрегата в целом. Чтобы убедиться в наличии управляющих сигналов, подающихся на шины блока ключей, следует воспользоваться осциллографом.

На заключительном этапе тестирования инверторного устройства и ремонта его электронных схем необходимо выполнить проверку всех его разъемов и их зачистку, используя для этого обычный ластик.

Итак, из сказанного выше можно сделать вполне закономерный вывод, что самостоятельный ремонт таких электронных устройств, как инверторы, достаточно сложен. Однако наличие определенных базовых знаний и расширение круга своих знаний и умений, несомненно, позволит вам успешно справляться с этим видом работ и всегда содержать свой инверторный сварочный аппарат в исправном состоянии.
